电磁振动台的振动原理图

发布时间:2021-04 人气:90 来源:宇航志达试验装备

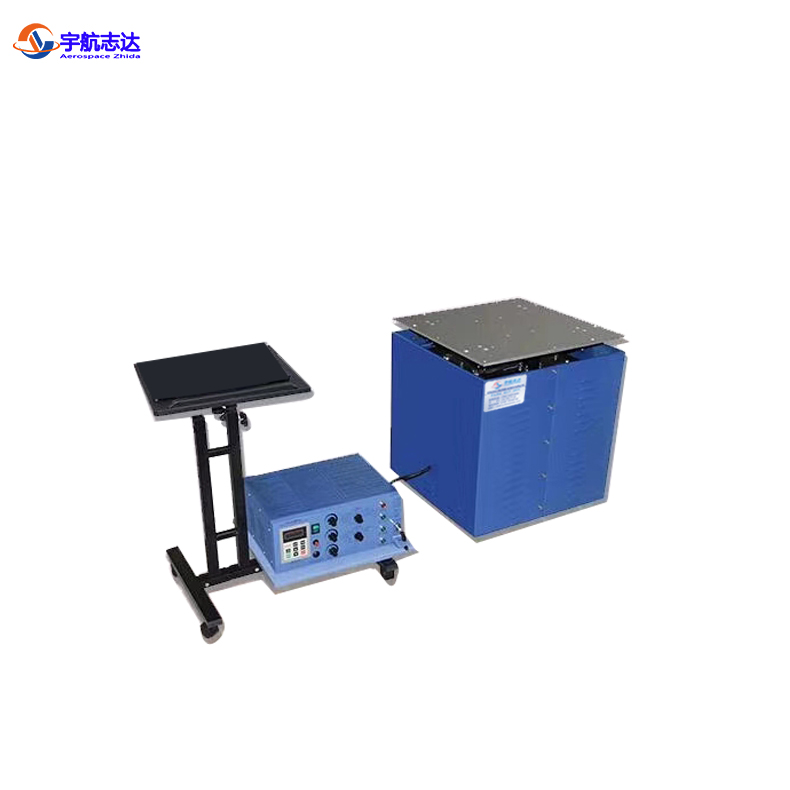

电磁振动台宇航志达试验装备有限公司专业提供,存在于机械式振动台、液压式振动台和电动式振动台的一款非标产品,是国内根据生产需求,设计的一款精密性振动设备。电磁振动台的特点是:体积小、工作安静、安装方便、运行平稳,适用于对小器件和电子零部件的振动试验。广泛应用于国防、航空、航天、通讯、电子、汽车、家电、等行业


  电磁振动台的工作原理类似于扬声器。即通电导体在磁场中受到电磁力的作用而运动。当振动台磁路中的动圈通过交变电流信号时产生激振力磁路中即产生振动运动。

  振动台振动特点:

  扫频及定频操作方式,适应不同行业测试要求

  控制电路数字化控制与显示频率,PID调节功能,使设备工作更为稳定、可靠

  增加工作时间设定器,使测试产品达到准确测试时间

  增加抗干拢电路,解决因强电磁场对控制电路干扰

  电磁振动台试验参数:

  ●额定推力:振动试验系统能够产生的力(单位:N);在随机振动时该力规定为均方根值

  ●频率范围:振动试验系统在额定激振力下,最大位移和最大加速度规定的频率范围

  ●最大位移:振动试验系统能够产生的最大位移值。该值受振动台机械运行限制,通常用双振幅表示(单位为:mmp-p)

  ●最大加速度:振动试验系统在空载条件下能够产生的最大加速度值(单位:m/s2)

  ●运动部件:电动振动台运动部件是由台面、动圈(含骨架)、动圈的悬挂连接件、柔性支承、电器连接件和冷却连接件组成的运动系统

  ●最大速度:振动试验系统所产生的最大速度(单位:m/s2)

  ●最大载荷:振动台面上最大加载重量(单位:kg)

  ●容许偏心力矩:振动台面导向系统允许的最大偏心力矩值。振动台的试验方法

  ●是定频试验。正弦振动的目的是在试验室内模拟电工电子产品在运输、存储、使用过程中所经受的振动及影响,并考核其适应性

  ●是扫频试验,根据试验规定的频率用扫描方法不断地改变激振频率
